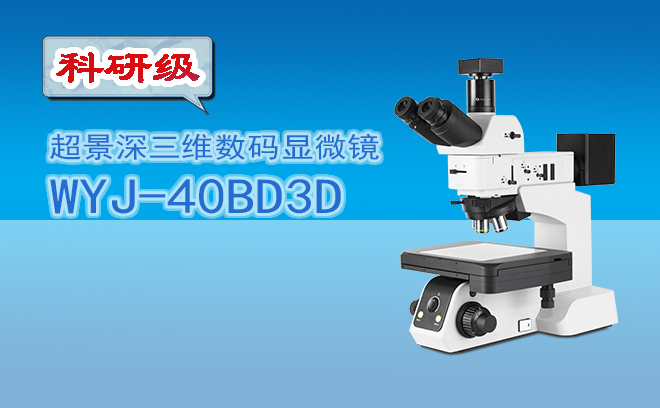

超景深显微镜作为光学检测领域的革新工具，通过智能图像融合技术突破传统显微镜景深限制，实现“从微观形貌到三维尺寸”的一体化测量。其核心价值在于无需移动样品即可获取全幅清晰图像，大幅提升工业质检、材料研发与生物医学的检测效率与精度。本文将深度解析超景深显微镜的测量原理与操作流程，为质量工程师、科研人员及实验室管理者提供技术指南。
一、超景深显微镜的核心测量原理
超景深显微镜通过多焦点图像采集与算法融合，解决传统显微镜景深小、大高度差样品模糊的行业痛点。其工作原理可分为以下步骤：
1. 多焦点图像采集
原理：通过电动载物台或液态镜头，在垂直方向连续采集数十至数百张不同焦平面的图像；
技术参数：Z轴步进精度可达0.1μm，适配纳米级至毫米级样品。
2. 智能图像融合算法
波前编码技术：通过相位模板扩展景深，减少图像采集次数；
深度学习融合：AI算法自动识别清晰区域，生成全幅清晰图像；
三维重构：基于多张图像的位移数据，计算样品表面高度图。
3. 尺寸测量与形貌分析
2D测量：标定后直接读取长度、角度、面积等参数（精度±0.5μm）；
3D形貌分析：输出表面粗糙度（Ra/Rz）、台阶高度、体积等数据；
缺陷标注：自动标记裂纹、毛刺等异常区域并生成检测报告。
二、超景深显微镜的自动化测量技术
现代超景深显微镜通过智能控制系统实现全自动检测与数据分析，核心功能包括：
自动对焦与扫描：激光测距或图像对比度分析，快速定位Z佳焦平面；
多区域拼接：支持大面积样品（如PCB板）的全景扫描与无缝拼接；
AI缺陷识别：基于深度学习模型，分类划痕、凹坑等典型缺陷，漏检率＜0.1%；
数据云管理：测量结果自动上传至MES系统，实现质量追溯与统计分析。
三、超景深显微镜的操作流程与质量控制
1. 标准测量流程
步骤1：样品固定（真空吸附或磁性夹具，确保平面度≤0.005mm）；
步骤2：参数设置（选择测量模式、标定倍率、光照强度）；
步骤3：自动扫描（Z轴步进0.5μm，采集50-100张图像）；
步骤4：图像融合（AI算法生成全幅清晰图与3D形貌图）；
步骤5：数据输出（导出PDF报告或DXF图纸，支持SPC统计）。
2. 关键质量控制点
标定校准：每月使用标准量块验证测量精度（误差≤1μm）；
光照均匀性：环形LED光源需确保样品表面照度偏差＜5%；
算法验证：定期用已知尺寸样品测试图像融合与测量准确性。
四、超景深显微镜的技术优势与应用价值
1. 效率提升：从单点到全幅
检测速度：全自动机型测量时间缩短至传统方法的1/10（如100mm²样品仅需2分钟）；
数据完整性：单次扫描覆盖全视野，避免漏检与重复测量。
2. 精度突破：纳米级形貌分析
表面粗糙度：Ra测量范围0.01μm-10μm，适配超精密加工检测；
台阶高度：垂直分辨率可达0.001μm，服务半导体封装领域。
3. 成本优化：减少复检与报废
早期缺陷识别：在研发阶段发现模具设计缺陷，避免批量生产损失；
耗材节省：无需反复调整焦平面，延长光源与镜头寿命。
五、超景深显微镜的技术趋势
AI深度集成：从缺陷分类到工艺优化，AI模型自主调整检测参数；
多模态联用：与激光共聚焦、白光干涉仪结合，实现形貌-成分-力学综合分析；
5G远程检测：通过云端控制实现跨地域专家会诊与实时质量监控；
微型化设计：手持式超景深显微镜适配产线快速抽检与野外考古。
超景深显微镜以全幅清晰、智能测量、高效质检为核心优势，成为工业4.0时代质量检测的“智慧之眼”。从3C电子元件到汽车齿轮，从生物芯片到精密模具，其通过突破景深极限、量化微观世界，为制造业提供可信的检测数据。未来，随着AI、物联网与多技术融合的深化，超景深显微镜将进一步推动质量检测向“预测性维护”与“零缺陷制造”演进，助力企业构建全球竞争力。
